Informazioni sul prodotto:
|
|
| Nome del prodotto: | Cavo di sicurezza del trattenuto del tubo ad alta pressione |
|---|---|
| Tipo di prodotto: | Retenzione del tubo della corda / Retenzione della frusta del tubo |
| Materiale: | Corda di filo d'acciaio zincata/corda di filo d'acciaio inossidabile/corda di filo rivestita PVC |
| Diametro della corda: | 3 mm, 4 mm, 5 mm, 6 mm, 8 mm, 10 mm o su misura |
| Lunghezza totale: | 300 mm, 450 mm, 600 mm, 900 mm, 1200 mm, 1500 mm o su misura |
| Applicazione: | Tubo idraulico / Tubo ad alta pressione / Tubo minerario / Tubo per macchinari da costruzione / Tubo industriale |
|
Pagamento & Condizioni di spedizione:
|
|
| Quantità minima di ordine: | 300-500 set, negoziabili per ordini su misura |
| Prezzo: | Negoziabile in base al materiale, diametro, lunghezza, raccordo finale e quantità |
| Dettagli imballaggio: | Cartone di esportazione, pallet, caso di legno, imballaggio all'ingrosso, etichetta del codice a barre o imballaggio OEM |
| Tempo di consegna: | 15-30 giorni dopo la conferma dell'ordine; ordine campione solitamente 5-10 giorni |
| Condizioni di pagamento: | T/T, L/C, Alibaba Trade Assurance o negoziabile |
| Metodo di spedizione: | Espresso, trasporto aereo, trasporto marittimo o spedizioniere designato dal cliente |
|
Informazioni dettagliate |
|||
| Tipo | Retenzione del tubo ad alta pressione / Retenzione della frusta del tubo | Materiale | Corda di filo rivestita in acciaio zincato/acciaio inossidabile/PVC |
|---|---|---|---|
| Gamma di diametro | 3 mm-10 mm o su misura | Gamma di lunghezza | 300 mm-1500 mm o su misura |
| Struttura della corda | 7×7 / 7×19 / 6×19 / 6×37 | End Tipo | Occhio morbido / occhio del dito / anello della ferrula / piastra del bullone / raccordo personalizzato |
| Finitura della superficie | zincato/acciaio inossidabile/PVC rivestito/nylon rivestito | Servizio | Produzione OEM/ODM/campione/imballaggio personalizzato |
| Luce alta: |
hydraulic hose restraint,high pressure hose restraint |
||
Descrizione del prodotto
Cavo di sicurezza del trattenuto del tubo ad alta pressione è un assemblaggio di corda metallica personalizzato progettato per tubi idraulici, tubi ad alta pressione e connessioni di tubi industriali pesanti. Viene utilizzato come dispositivo di ritenuta secondario per sistemi di tubo installati su macchine da costruzione, attrezzature minerarie, unità idrauliche, attrezzature marine, attrezzature petrolifere e sistemi di manutenzione industriale.
Il cavo di ritenzione del tubo è fabbricato da corda in acciaio ad alta resistenza e può essere fornito con occhi morbidi, occhi a ditale, anelli a ferrule, piastre a bulloni, catene, protezione a molla o raccordi finali personalizzati. Le opzioni in acciaio zincato, acciaio inossidabile e corda rivestita sono disponibili in base ai diversi ambienti di lavoro.

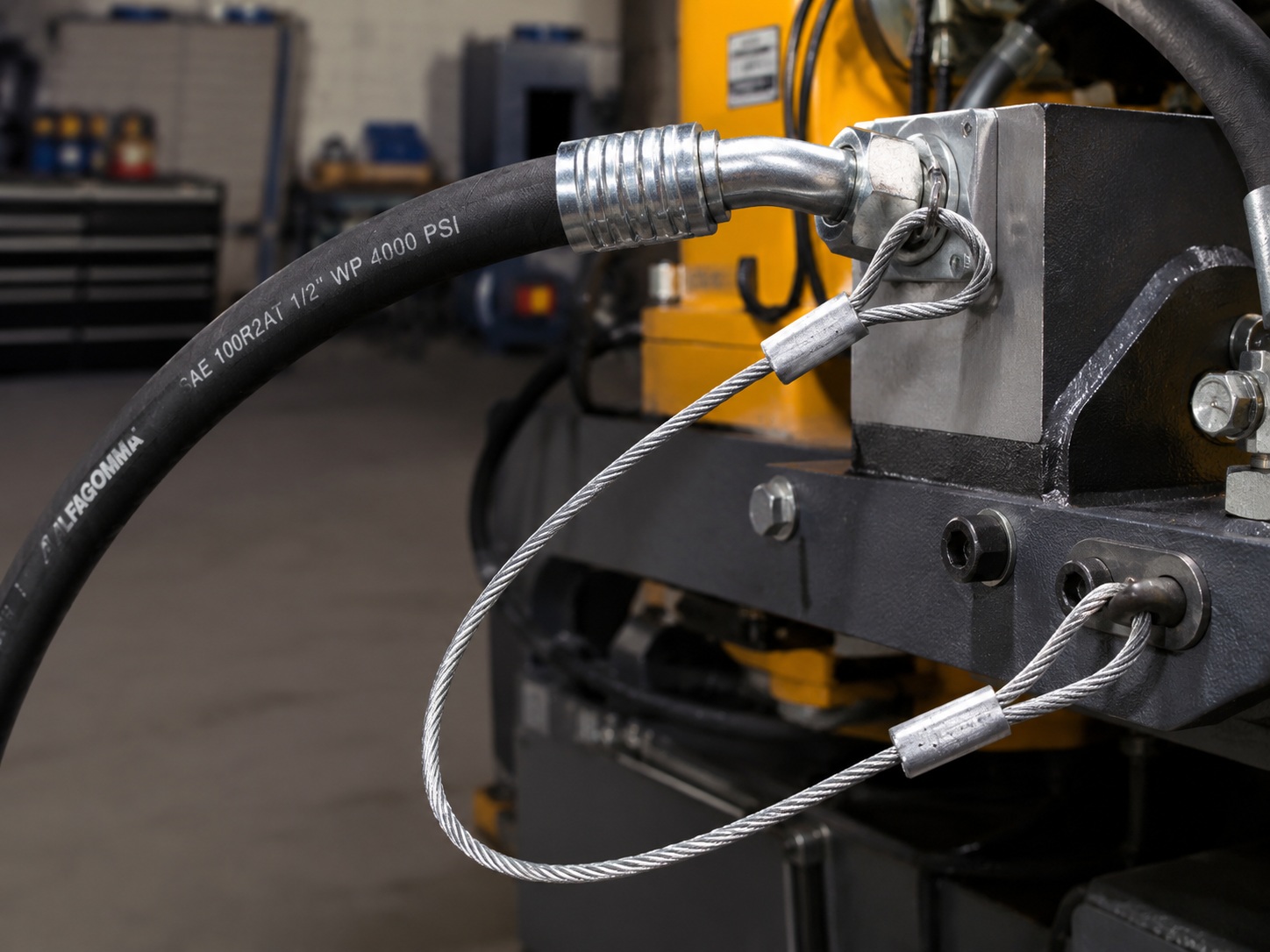

Cavo di sicurezza personalizzato per la protezione del tubo idraulico e del tubo industriale.
| Articolo | Standard Options | Optio personalizzatons |
|---|---|---|
| Diametro della corda | 3 mm, 4 millimetri, 5 millimetri, 6 millimetri, 8 mm, 10 mm | Personalizzato in base alle dimensioni del tubo e application |
| Lunghezza totale | 300 mm, 450 mm, 600 mm, 900 mm, 1200 mm, 1500 mm | Lunghezza personalizzata disponibile |
| Costruzione della cordan | 7×7, 7×19, 6×19, 6×36, 6×37 | Selezionato in base alle esigenze di flessibilità e resistenza |
| Materialee Grado | Acciaio al carbonio zincato, acciaio inossidabile 304, acciaio inossidabile 316 | Altro materiale disponibile su richiesta |
| Fine di configurazionen | Occhio morbido, occhio del dito, anello della ferrula, piastra a bullone, connessione della catenan | Disponibile disegno speciale del terminale o del cliente |
| Manica / Ferrule | Manica in alluminio, manica in rame, ferrula in acciaio | Dimensioni e materiale della manica personalizzati |
| Trattamento superficiale | Zincato, acciaio inossidabile lucido, rivestito PVC, rivestito nylon | Disponibile rivestimento colore e etichetta identificativa |
| Protezione facoltativan | Bobina a molla, rivestimento in PVC, manica in nylon | Protezione parziale o completa disponibile |
| Metodo di produzione | Taglio, looping, swaging idraulico, assemblaggio | Fabbricato secondo campione, disegno o specificion |
| ispezionen | Controllo delle dimensioni, controllo dell'aspetto, controllo della serratura della manica | Rapporto facoltativo sulla prova di trazione e sull'ispezione |
La corretta specifica di ritenuta del tubo deve essere selezionata in base al diametro esterno del tubo, alle dimensioni dell'accoppiamento, alla distanza di installazione, all'ambiente di lavoro e al metodo di connessione richiesto. La tabella seguente è un riferimento generale alla selezione dei prodotti.
| Diametro della corda | Lunghezza tipica | Tipo di tubo suggerito | Tipo di estremità comune | Applicazioni raccomandaten |
|---|---|---|---|---|
| 3 mm | 300–500 mm | Tubo ad aria piccolo / tubo idraulico leggero | Loo morbido / ferrulep | Attrezzature leggere e uso in officina |
| 4 millimetri | 450–700 mm | Tubo dell'aria / tubo idraulico standard | Occhio a anello morbido / dito | Tubo compressore, utensile idraulicos |
| 5 millimetri | 600–900 mm | Tubo idraulico ad alta pressione | Occhio del dito / ferrule loop | Unità idrauliche, macchine da costruzione |
| 6 millimetri | 700–1200 mm | Tubo ad alta pressione pesante | Piastra occhio/bullone | Attrezzature minerarie, foratrici, tubo per sabbiatura |
| 8 mm e oltre | 900 mm o su misura | Tubo industriale grande / tubo per attrezzature pesanti | Piastra a bullone / catena / terminale personalizzato | Macchine minerarie, marine, offshore e pesanti |
L'assemblaggio di ritenuta del tubo può essere progettato con strutture diverse a seconda delle esigenze di installazione. I prodotti standard di solito includono corde di filo, ferrule e estremità di anello. Le versioni pesanti possono essere fornite con ditali, piastre a bulloni, catene o protezione della bobina a molla.

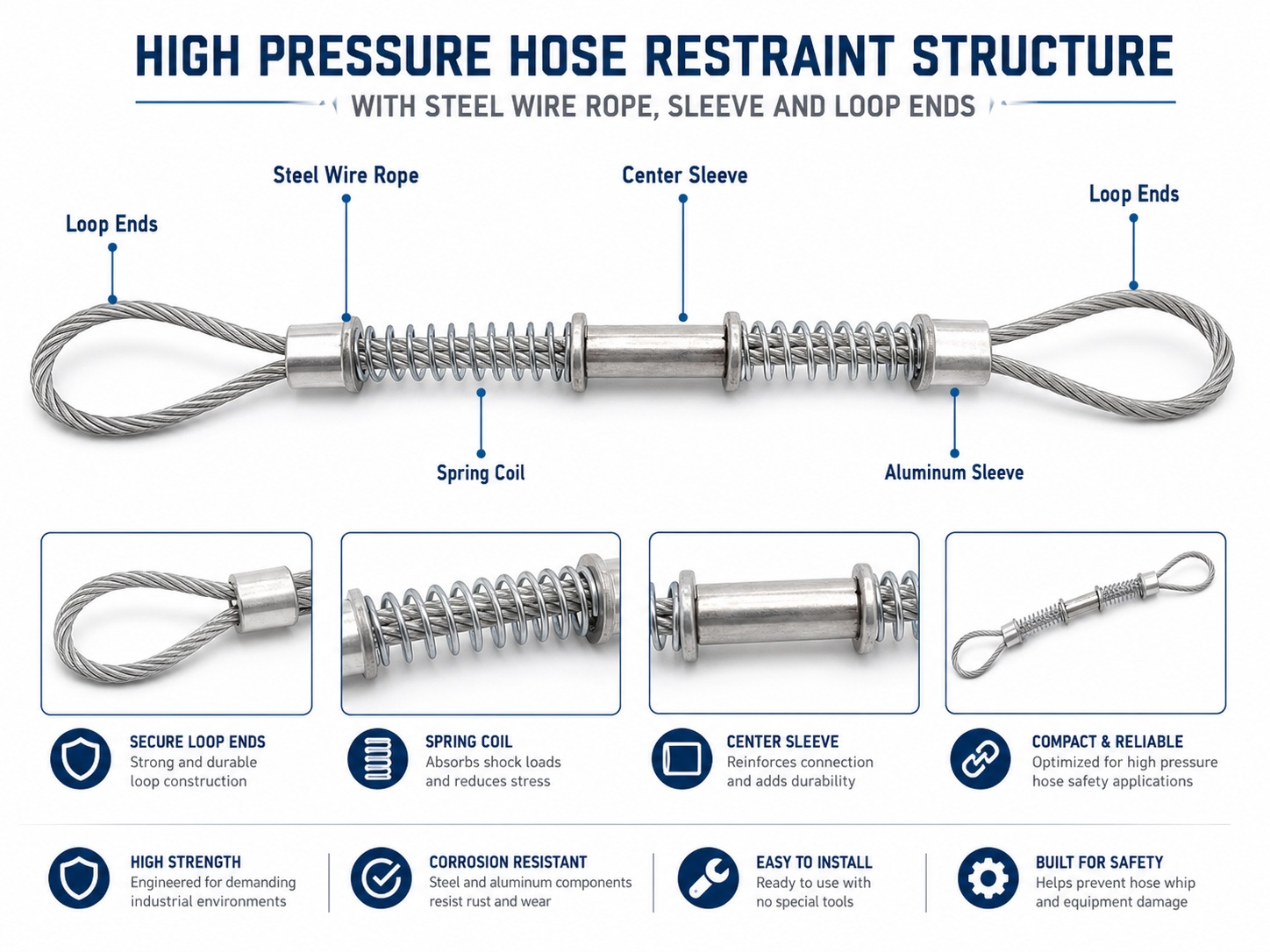

Struttura principale del sistema di ritenzione del tubo ad alta pressione: corda di filo, ferrula, estremità dell'anello, ditale e protezione della molla opzionale.
| Componente | Funzionen | Disponibile Options |
|---|---|---|
| Corda in acciaio | Carrozzeria principale per retino e connessionen | Acciaio zincato, acciaio inossidabile 304, acciaio inossidabile 316, corda rivestita |
| Ferrula / Manica | Utilizzato per la formazione dell'anello e la fissazione dell'estremità | Manica in alluminio, manica in rame, ferrula in acciaio |
| Fine loop | Utilizzato per il collegamento al tubo, accoppiamento o punto fisso | Occhio morbido, occhio del dito, dimensione dell'occhio personalizzata |
| Thimble | Protegge l'anello dalla deformazione e dall'abrasionen | Ditello zincato, ditale in acciaio inossidabile |
| bobina molla | Migliora la piegatura del cavo e la protezione dall'abrasionen | Protezione della molla parziale o protezione della molla a lunghezza completan |
| Raccordo terminale | Utilizzato per requisito speciale di montaggios | Piastra a bullone, catena, gancio, piastra occhio, terminale personalizzato |
| Materiale | Caratteristica principales | Ambiente di lavoro consigliato |
|---|---|---|
| Galvanized Corda in acciaio | Costo-efficiente, durevole, adatto per uso industriale generale | Fabbriche, macchine da costruzione, attrezzature idrauliche, uso interno ed esterno generale |
| Corda in acciaio inossidabile 304 | Buona resistenza alla corrosione e aspetto pulito | Ambiente esterno, umido, manutenzione marina, ambiente alimentare o industriale pulito |
| Corda in acciaio inossidabile 316 | Resistenza alla corrosione superiore rispetto all'acciaio inossidabile 304 | Impianti marini, offshore, chimici, ambiente ad alta umidità o corrosivos |
| Corda di filo rivestita PVC/Nylon | Protezione della superficie, manipolazione più facile, identificazione del colore opzionalen | Applicazioni che richiedono protezione della superficie del cavo o marcatura di sicurezza codificata a colori |

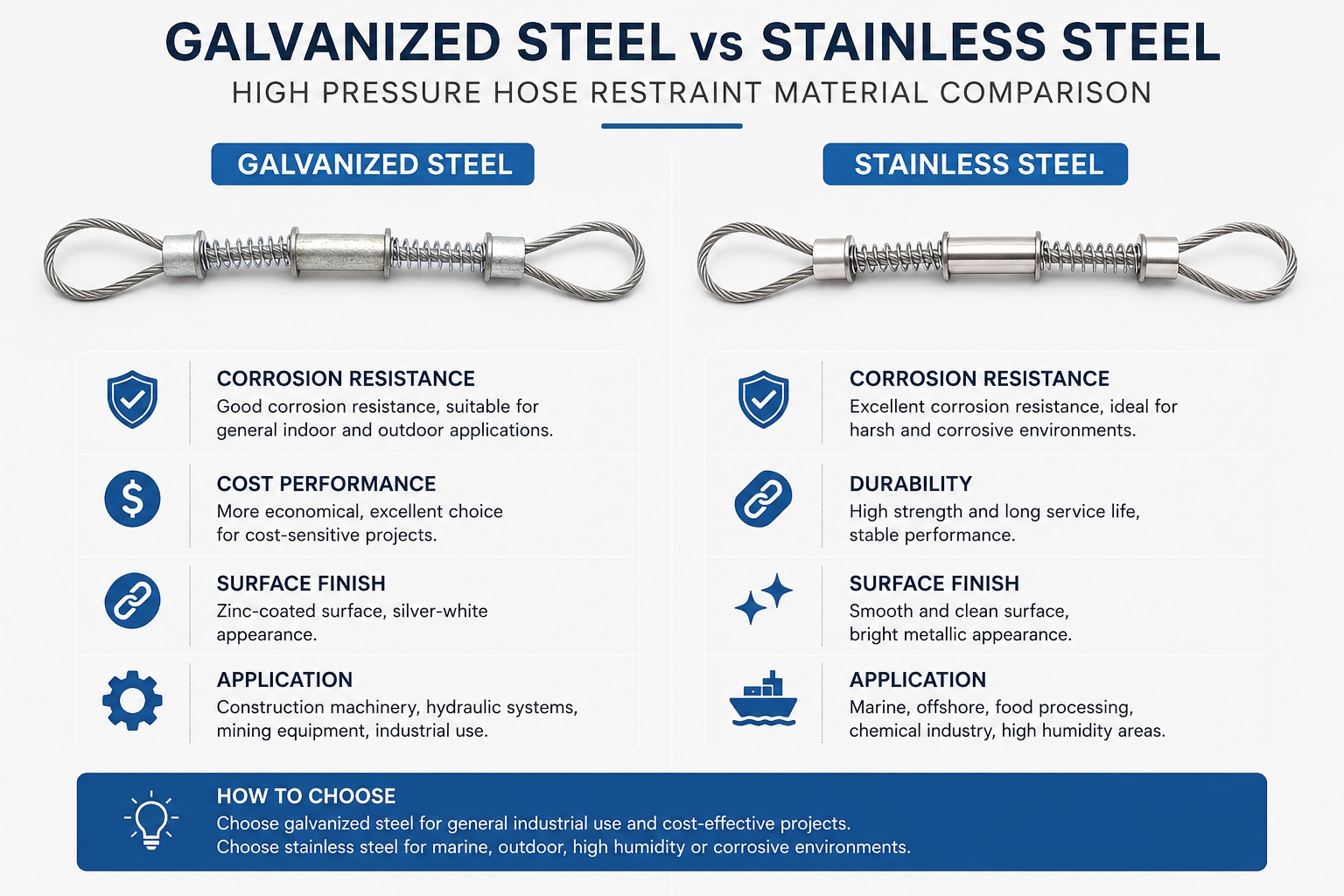

Opzioni in acciaio zincato, acciaio inossidabile e corda rivestita per diversi ambienti di lavoro.

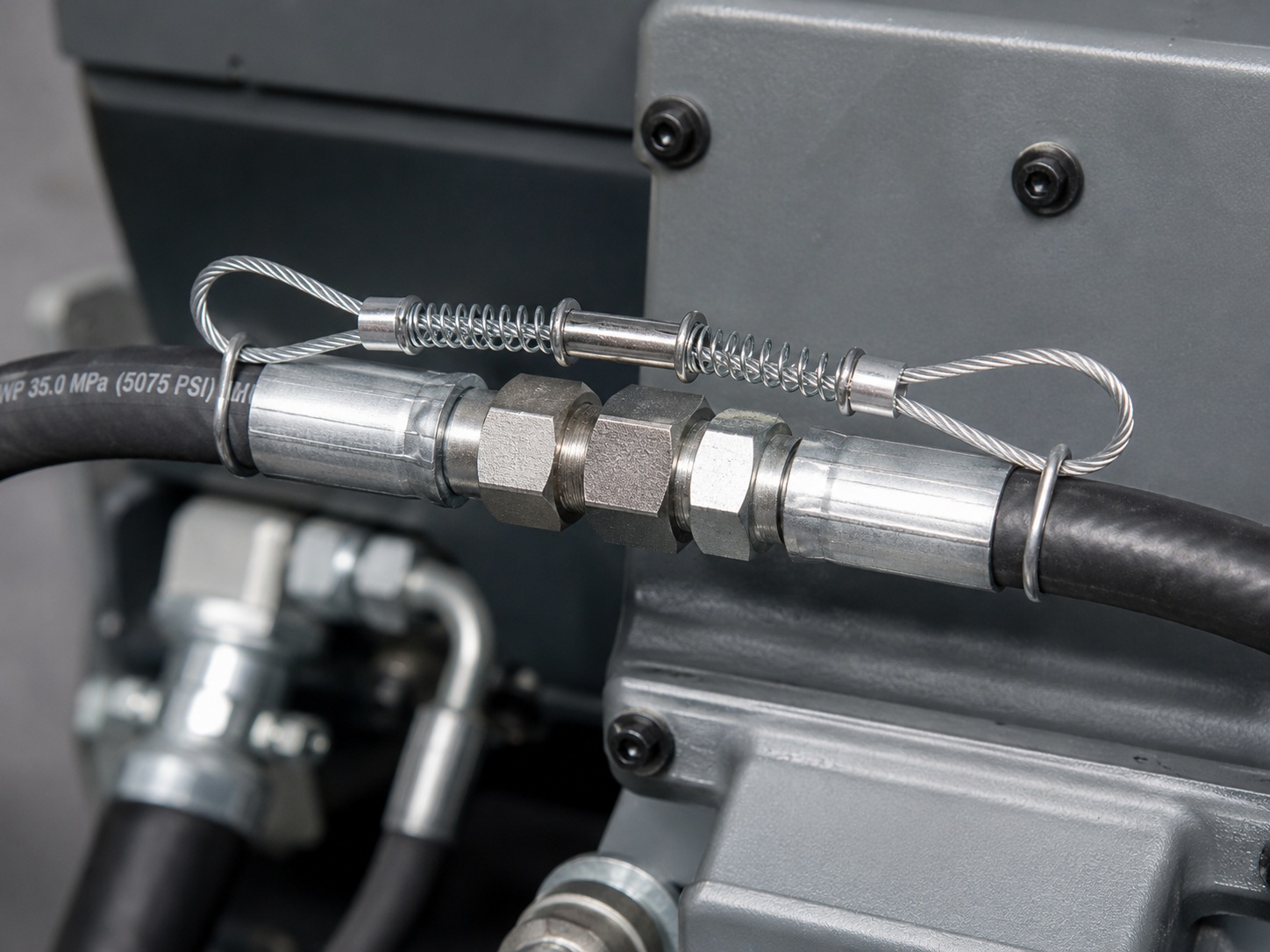

Unità idrauliche, presse idrauliche, strumenti idraulici, sistemi di sollevamento e linee idrauliche industriali.

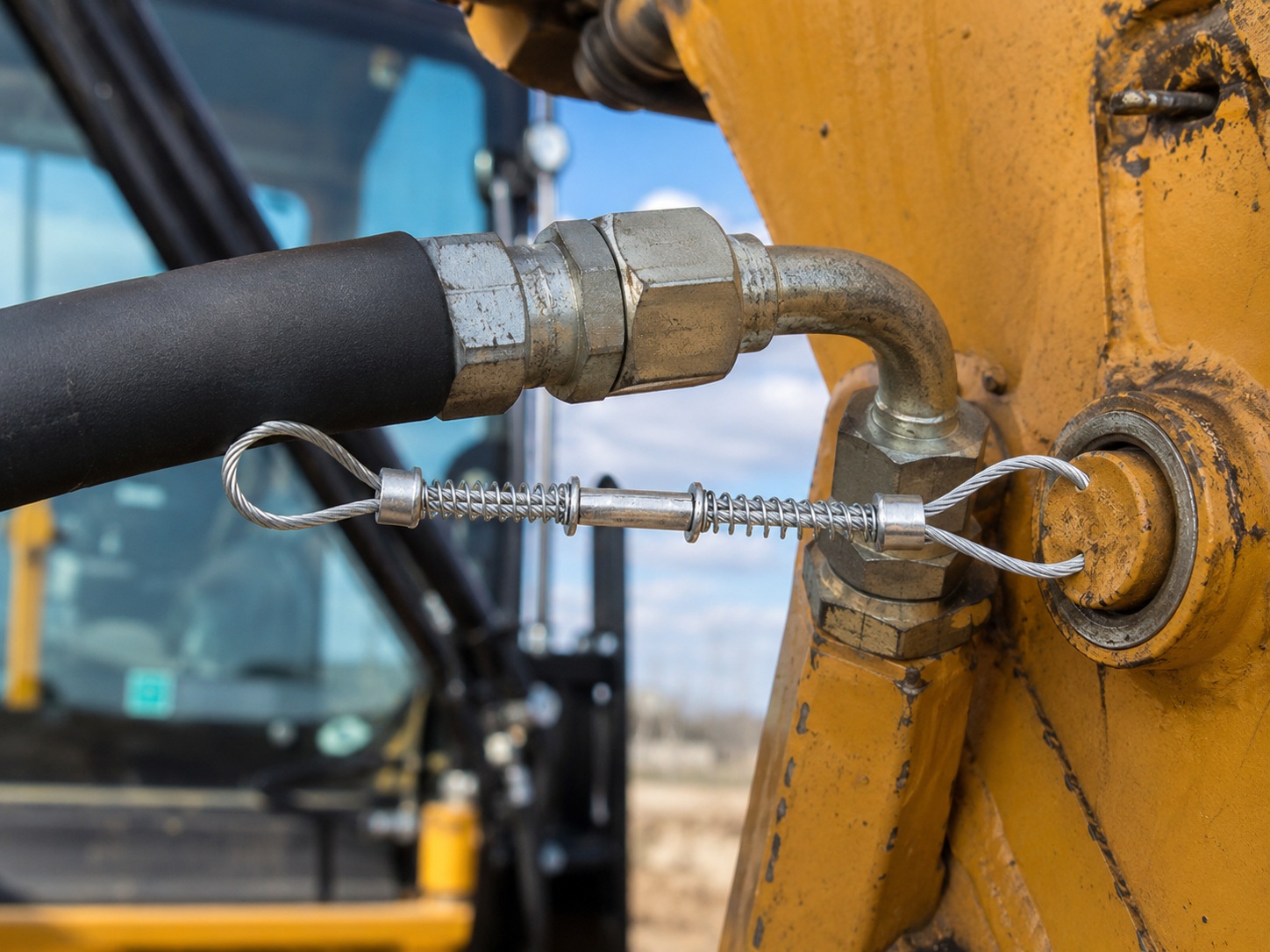

Escavatori, caricatori, gru, impianti di foratura, attrezzature per calcestruzzo e macchine idrauliche mobili.

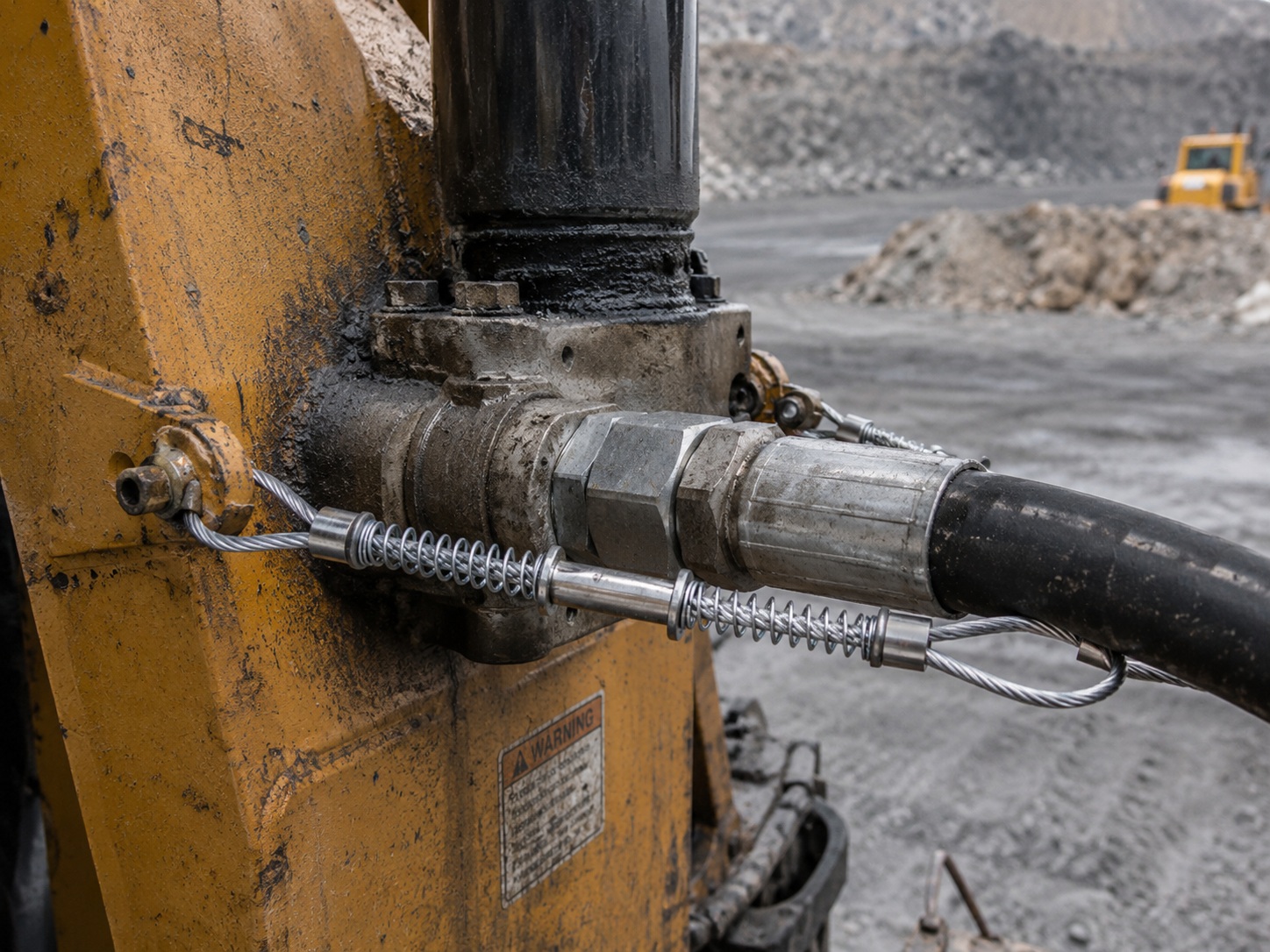

Utensili idraulici minerari, attrezzature di perforazione, veicoli minerari e sistemi di manutenzione pesanti.

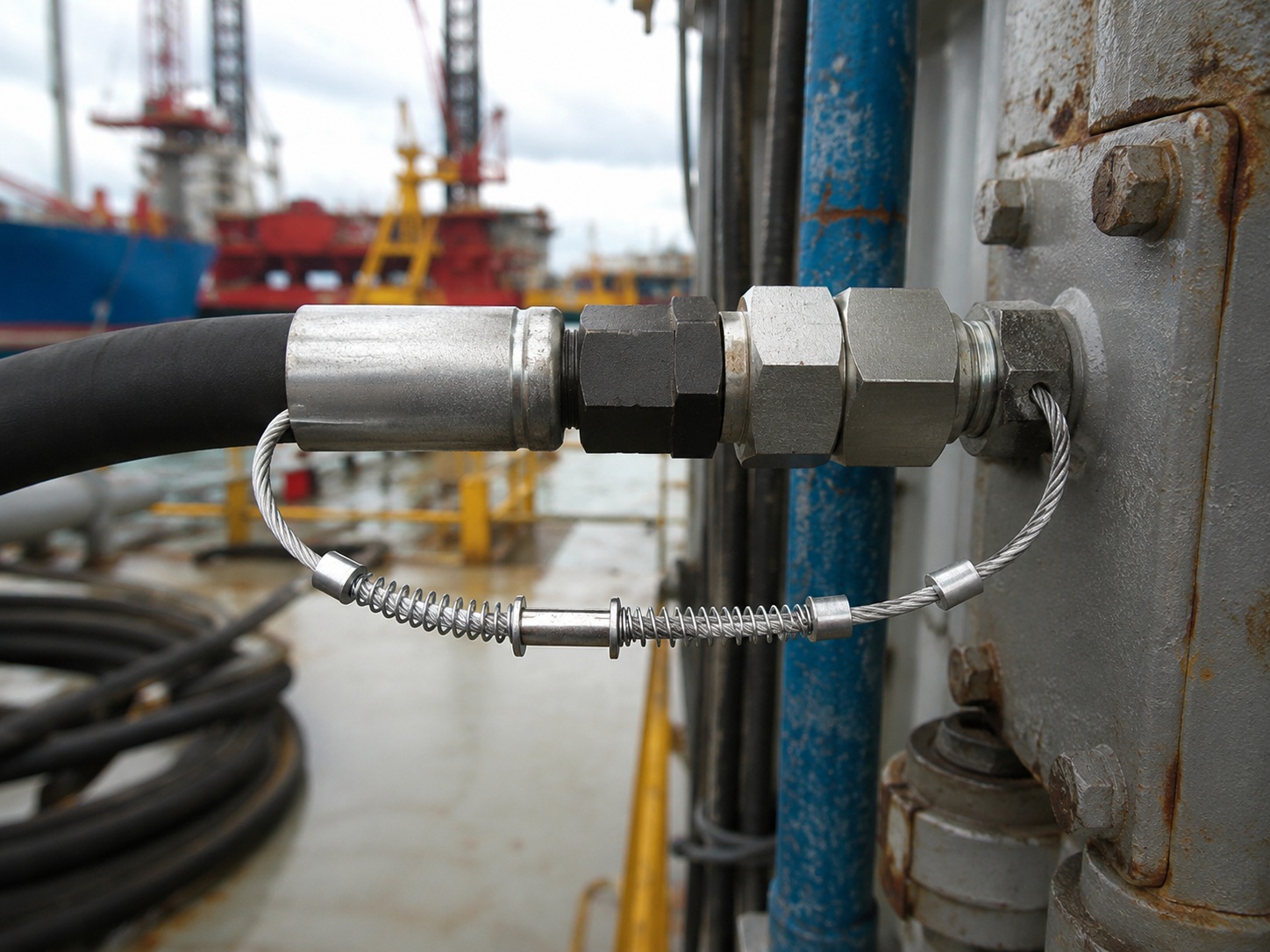

Attrezzature di cantiere navali, sistemi idraulici offshore, manutenzione marina e ambienti di lavoro umidi.
Possiamo fabbricare assemblaggi di ritenzione del tubo ad alta pressione secondo disegni, campioni o requisiti tecnici del cliente. I seguenti parametri possono essere personalizzati per diversi sistemi di tubo:
| Diametro personalizzato | Il diametro della corda può essere selezionato in base alle dimensioni del tubo e alla gravità dell'applicazione. |
| Lunghezza personalizzata | La lunghezza complessiva può essere fatta in base alla distanza di connessione e alla posizione di installazione. |
| Montaggio finale personalizzato | Occhio morbido, occhio del dito, piastra a bullone, catena, gancio o terminale speciale disponibile. |
| Protezione personalizzatan | Bobina a molla, rivestimento in PVC, manica in nylon or other surface protection available. |
| Imballaggio personalizzato | Imballaggio all'ingrosso, imballaggio in cartone, etichetta di codice a barre, etichetta privata e imballaggio OEM disponibile. |
Il processo di produzione comprende il taglio della corda, la formazione in anello, la pressatura della manica, l'assemblaggio del raccordo finale, l'ispezione della superficie e il controllo dimensionale. Per ordini su misura, la conferma del campione può essere organizzata prima della produzione di massa.
Produzione di assemblaggio di corda con stampa idraulica per il taglio e macchina di prova di trazione opzionale.
| ispezionen Articolo | ispezionen Content |
|---|---|
| Controllo dimensione | Lunghezza complessiva, dimensioni dell'anello, diametro della corda e posizione della manican |
| Controllo dell'aspetto | Superficie della corda, condizione del rivestimento, borse, deformazione e finitura della manica |
| Controllo Swaging | Posizione di prematura della manica, consistenza di serratura e qualità della formazione dell'anello |
| Controllo assemblaggio | Allineamento del raccordo terminale, posizione del dito e installazione terminalen |
| Test facoltativo | Test di trazione o test di prestazioni di trazione secondo il requisito del cliente |
Per citazione accurata e raccomandazione specifica, si prega di fornire le seguenti informazioni:
Diametro esterno tubo e dimensioni di accoppiamento
Distanza di connessione o lunghezza complessiva richiesta
Diametro e costruzione della corda di filo preferiton
Materiale richiesto: acciaio zincato, acciaio inossidabile 304, acciaio inossidabile 316 o corda rivestita
Tipo di estremità: occhio morbido, occhio del dito, piastra a bullone, catena o terminale personalizzato
Ambiente di lavoro: interno, all'aperto, marino, minerario, costruzione o ambiente corrosivo
Quantità di ordine, requisito di imballaggio e requisito di campione
Disegno, foto di campione o specifica tecnica se disponibile
Inviaci la tua dimensione del tubo, lunghezza del cavo, requisito materiale e design di raccordo finale. Possiamo fornire soluzioni personalizzate di ritenzione del tubo della corda per sistemi idraulici e tubi industriali.
